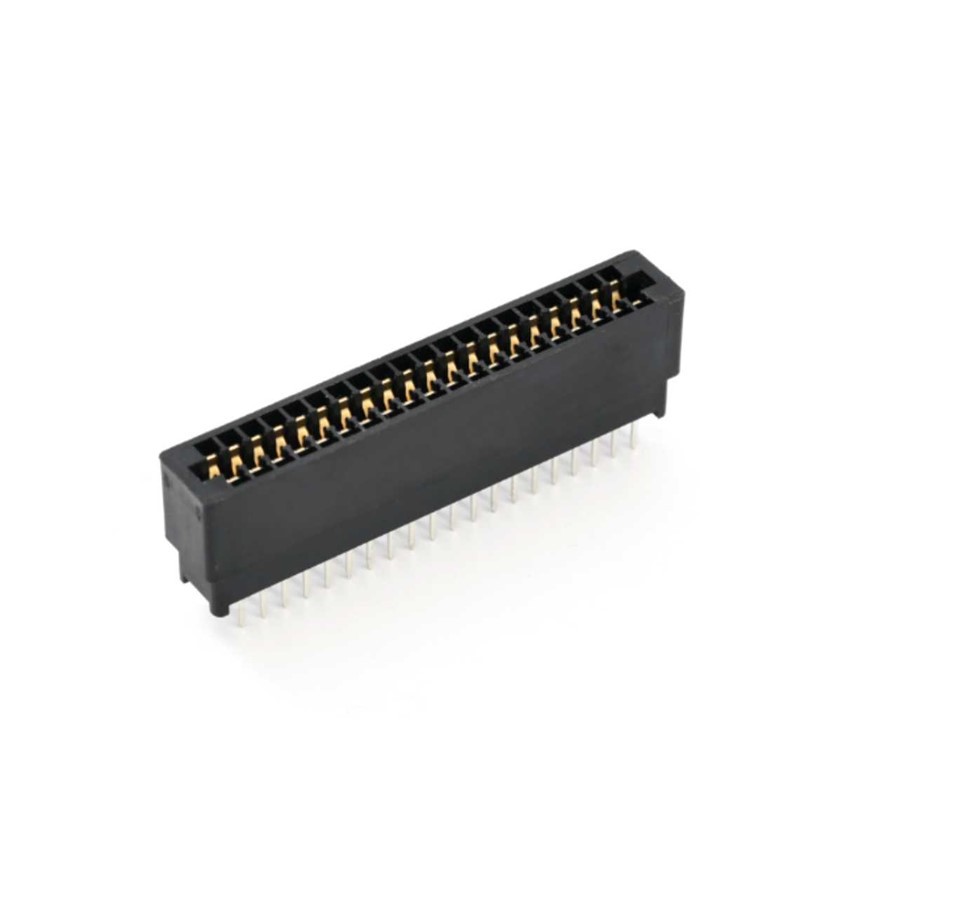

Connettore bordo scheda da 2,54 mm

Nota:Disponibili con varie opzioni di montaggio, guide per schede e chiavi di polarizzazione. Posizioni di contatto personalizzate e placcatura specializzata disponibili.

1. Passo-standard di settore da 2,54 mm per la massima compatibilità
Presenta il passo da 2,54 mm (0,1 pollici) ampiamente adottato - direttamente compatibile con la maggior parte delle breadboard, schede di sviluppo e progetti PCB legacy. Disponibili in configurazioni a fila singola o doppia che supportano da 6 a 86 posizioni di contatto per la massima flessibilità di progettazione.

2. Corrente nominale elevata fino a 5 A per contatto
Valutato da 3 A a 5 A per contatto con 250 V CA/CC - che offre una capacità di alimentazione eccezionale per un connettore con passo da 2,54 mm. Resistenza di contatto inferiore o uguale a 15 mΩ e resistenza di isolamento maggiore o uguale a 5000 MΩ garantiscono prestazioni elettriche superiori per applicazioni impegnative di potenza e segnale.

3. Materiali di contatto di alta qualità con placcatura in oro/stagno
I contatti in bronzo fosforoso o rame al berillio garantiscono un'eccellente conduttività e durata meccanica. La placcatura in oro o stagno su nichel (0,1-0,8 μm) garantisce resistenza alla corrosione e integrità affidabile del segnale per una durata di servizio prolungata.

4. Diversi stili di montaggio per qualsiasi processo di assemblaggio
Disponibili in stili di montaggio con occhiello di saldatura, immersione o avvolgimento del filo - che soddisfano vari requisiti di terminazione, dalla saldatura del PCB all'avvolgimento del filo del backplane. Perfetto per controlli industriali, apparecchiature di telecomunicazione, dispositivi di test e aggiornamenti di sistemi legacy.

• Posizioni di contatto: Standard da 6 a 86 contatti, conteggi personalizzati disponibili
• Configurazioni di riga: Disposizioni a fila singola, fila doppia o sfalsate
• Spessore della carta: Standard 1,6 mm, opzionale 0,8 mm, 1,2 mm, 2,4 mm o personalizzato
• Placcatura dei contatti: Oro flash (0,1μm), oro selettivo (0,3-0,8μm), oro pieno (1μm+) o stagno brillante
• Stili di montaggio: occhiello per saldatura, immersione per saldatura, avvolgimento del filo o-angolo retto
• Tipi di terminazione: Coppa a saldare standard, montaggio su PCB o estremità estese per l'avvolgimento del filo
• Hardware di montaggio: inserti filettati, orecchie di montaggio, guide per schede o meccanismi di espulsione
• Contatta la progettazione: Biforcato (doppio-raggio) per contatto ridondante o singolo-raggio per l'ottimizzazione dei costi
• Opzioni di polarizzazione: Slot chiave, contatti mancanti o chiavi di polarizzazione personalizzate
• Materiali dell'alloggiamento: fenolico standard, poliestere-riempito di vetro o materiale termoplastico-per alte temperature
• Codifica colore: Verde (standard), nero, marrone o colori personalizzati

Soluzioni Card Edge a passo standard per diverse applicazioni

• Sistemi di controllo industriale: utilizzato in moduli PLC, azionamenti motore e schede I/O industriali dove il passo da 2,54 mm fornisce connessioni affidabili e ad alta corrente-per segnali di controllo e distribuzione dell'alimentazione in ambienti di automazione industriale.
• Attrezzature per test e misurazioni: Utilizzato in strumenti di test modulari, registratori di dati e apparecchiature da banco in cui le schede funzione intercambiabili richiedono connessioni robuste e ripetibili per misurazioni accurate e una lunga durata dello strumento.
• Sistemi di autobus preesistenti: Essenziale per ISA, PC/104 e altre architetture bus legacy ancora utilizzate in applicazioni industriali e militari, fornendo compatibilità con le versioni precedenti con tecnologia comprovata.
• Piattaforme educative e formative: integrato in formatori didattici, sistemi di prototipazione e apparecchiature di laboratorio universitarie in cui la presentazione standard si allinea con progetti compatibili con breadboard-per l'apprendimento degli studenti.
• Schede di interfaccia personalizzate: Utilizzato in schede adattatrici, schede montanti e progetti di interfacce personalizzate che richiedono connessioni edge affidabili con stabilità meccanica comprovata e layout PCB semplice.
• Sistemi backplane e scheda madre: utilizzato in sistemi di gabbie per schede, apparecchiature per montaggio su rack e chassis per telecomunicazioni in cui più schede si collegano a un backplane comune per un'architettura di sistema modulare.

1.Michael Chen, Ingegnere dei controlli, Automazione di fabbrica
"Connettori standardizzati su bordo scheda da 2,54 mm per tutti i nostri moduli I/O PLC. I contatti biforcati garantiscono connessioni affidabili anche in condizioni di vibrazioni e la corrente nominale di 5 A gestisce i carichi dei nostri sensori industriali senza problemi."

2.Sarah Wang, Progettista di apparecchiature di prova, Soluzioni di misurazione
"Utilizzato per schede funzionali intercambiabili nei nostri analizzatori da banco. La struttura robusta resiste a centinaia di scambi di schede e i contatti placcati in oro-mantengono una bassa resistenza per misurazioni accurate."

3.Robert Zhang, integratore di sistemi industriali, apparecchiature legacy
"Fondamentali per la manutenzione dei sistemi PC/104 legacy nelle nostre linee di produzione. Questi connettori forniscono affidabili-sostituzioni rapide che mantengono in funzione le nostre apparecchiature vecchie di 20-anni senza problemi di compatibilità."

4.Lisa Park, Responsabile laboratorio didattico, Ingegneria universitaria
"Perfetto per le stazioni di prototipazione degli studenti. Il passo standard da 0,1 pollici si allinea perfettamente con i nostri accessori breadboard e la struttura durevole sopravvive ad anni di utilizzo da parte degli studenti senza guasti."

5.David Liu, Progettista backplane, Telecomunicazioni
"Specificato nei nostri progetti backplane personalizzati per apparecchiature di telecomunicazione. La versione con occhielli di saldatura fornisce connessioni sicure per la prototipazione di wire{1}}wrap e la configurazione a doppia-fila massimizza la densità della scheda."
