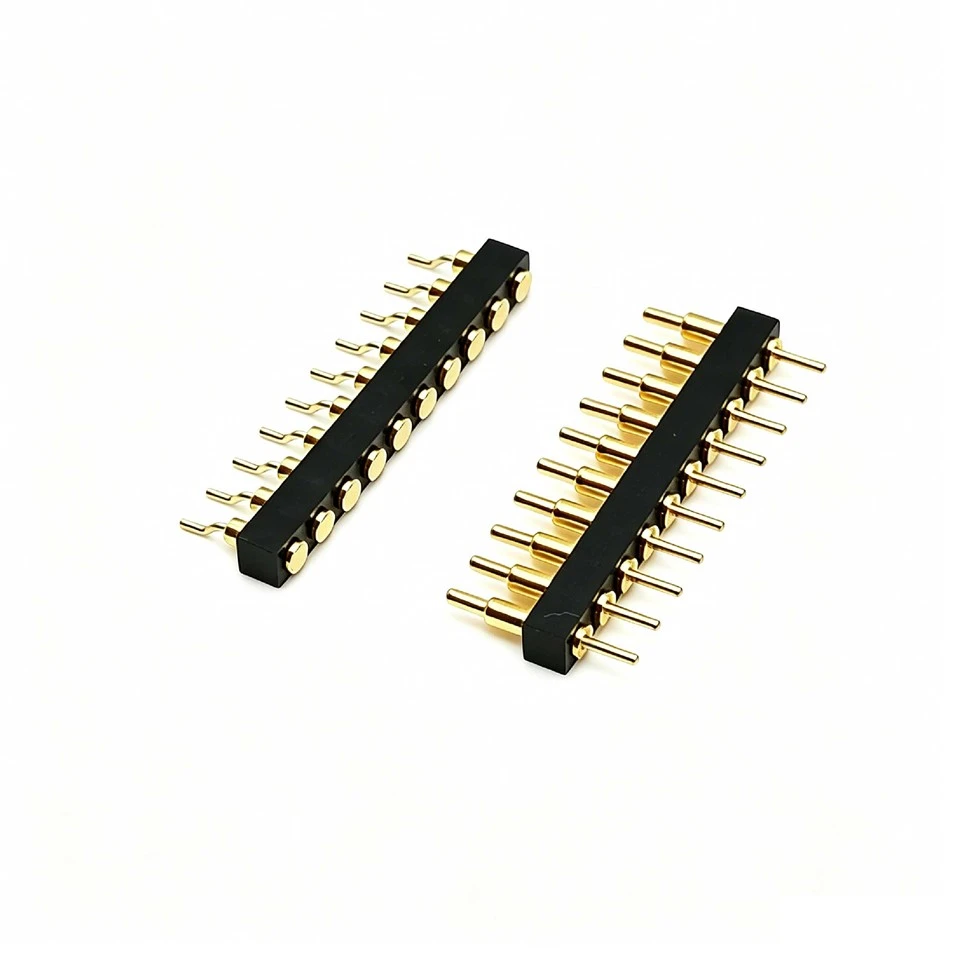

Connettore PIN POGO

• Assemblaggio completo: pin POGO pre-installati nell'alloggiamento, pronti per il montaggio su PCB
• Contatti caricati a primavera-: Compensa il disallineamento e le tolleranze meccaniche
• Ciclo di vita elevato: valutato per 10.000-100,000+ cicli di accoppiamento
• Molteplici opzioni di montaggio: SMT, foro passante-, montaggio a pannello o mobile
• Contatti-placcati in oro: Bassa resistenza di contatto, resistenza alla corrosione
• Scegli-e-posiziona compatibile: Superficie superiore piatta per presa a vuoto (versioni SMT)
• Compatibile con il riflusso: alloggiamenti ad alta-temperatura per la saldatura automatizzata
• Personalizzabile: conteggio dei perni, passo, forza della molla, stile della punta e placcatura

Nota:Tutte le specifiche personalizzabili. Forza della molla, corsa, numero di perni, passo e placcatura personalizzati in base ai requisiti dell'applicazione.

1. Connettore caricato a molla- – Formato pin Pogo, da 2 a 100 posizioni
Disponibile come fila singola (2–50 pin) o doppia fila (4–100 pin). Questo non è un pogo pin sciolto - è un alloggiamento completo del connettore con più contatti caricati a molla-. Perfetto per docking station, maschere di test, pacchi batteria e moduli rimovibili.

2. 1Da A a 10 A per pin: combina segnale e alimentazione in un unico alloggiamento
I pin di diametro maggiore-gestiscono fino a 10 A per la ricarica o l'erogazione di energia. I pin più piccoli funzionano da 1 A per la segnalazione-di corrente bassa. Tutto all'interno dello stesso corpo del connettore. La resistenza del contatto rimane compresa tra 20 e 50 mΩ. Un tipo di connettore, due classi attuali.

Corsa di lavoro da 3. 0.5mm a 2,5 mm: assorbe gli errori di allineamento
Il design caricato a molla- compensa la deformazione, il disallineamento e le vibrazioni del PCB. La corsa di lavoro (da 0,5 mm a 2,5 mm) significa che i perni si comprimono durante l'accoppiamento senza perdere la forza di contatto. Ottimo per applicazioni blind-mate in cui le intestazioni dei pin rigidi si romperebbero.

4. Placcatura in oro su nichel (0,1–3,0 μm) + alloggiamento per alte- temperature
Spessore della placcatura del contatto selezionabile in base ai cicli di accoppiamento previsti e al rischio di corrosione. Gli alloggiamenti in PBT o PA6T (personalizzabili) resistono alla saldatura a riflusso. Montaggio in stile SMT, foro passante-, montaggio a pannello o mobile. Tenuta dielettrica 500 V CA. Conforme alla direttiva ROHS.

• Conteggio pin: da 2 a 100 pin (layout personalizzati disponibili)
• Pece: da 1,27 mm a 4,0 mm (spaziatura personalizzata disponibile)
• Altezza del connettore: profilo da 3 mm a 15 mm
• Forza della Primavera: da 50 g a 300 g per spillo
• Stile della punta: Piatto, corona, appuntito, raggio, punto triplo
• Placcatura: da 0,1μm a 3,0μm oro su nichel
• Materiale dell'alloggiamento: PBT, PA6T, LCP o PEEK
• Stile di montaggio: SMT, foro passante-, montaggio a pannello, flottante,-angolo retto
• Polarizzazione: Alloggiamenti con chiave, codifica a colori, design asimmetrico
• Copertura antipolvere: Copertura rimovibile per birilli scarichi
• Confezione: Tubo, nastro e bobina (SMT) o vassoio

Soluzioni complete di connettori-caricati a molla

• Dock e basi per ricarica batterie: utilizzato in smartphone, tablet, smartwatch, fitness tracker, auricolari wireless e caricabatterie per utensili elettrici per una ricarica quotidiana affidabile con contatti autoallineanti.
• Dispositivi per test e programmazione PCB: utilizzato in test funzionali, ICT (test in-circuito) e maschere di programmazione del firmware che richiedono connessioni ripetibili a-cicli elevati con pressione di contatto costante.
• Docking station per dispositivi medici: integrato in monitor paziente, apparecchiature diagnostiche e dispositivi medici portatili che richiedono collegamenti di ricarica affidabili, pulibili e resistenti alla corrosione-.
• Elettronica indossabile: utilizzato in smartwatch, cinturini fitness, apparecchi acustici e dispositivi medici indossabili che richiedono connettori compatti e a basso-profilo con un contatto delicato sui cuscinetti.
• Ricarica per autoveicoli e veicoli elettrici: implementato nelle maniglie di ricarica dei veicoli elettrici, nei collegamenti per la gestione della batteria e nelle-stazioni di aggancio dei veicoli che richiedono elevata-capacità di corrente e resistenza alle vibrazioni.
• Industriale e Robotica: utilizzato in sistemi di sensori modulari, cambiautensili robotizzati, contatti di ricarica AGV e interfacce-a disconnessione rapida che richiedono connessioni resistenti e a-cicli elevati.
• IoT e dispositivi domestici intelligenti: utilizzato in campanelli intelligenti, telecamere di sicurezza e nodi di sensori per connessioni dati e di alimentazione affidabili nei dispositivi-distribuiti sul campo.
• Militare e aerospaziale: connettori ad alta-affidabilità per applicazioni rinforzate che richiedono un intervallo di temperature esteso, resistenza alla corrosione e durata secondo le specifiche MIL-.

1) Con esperienza in connettori di interfaccia e assemblaggi di cavi, possiamo offrire un'ampia gamma di capacità di produzione standard come stampaggio, stampaggio a iniezione, prototipi, connettori e assemblaggi di cavi, connettori e assemblaggi di cavi personalizzati e imballaggi per la vendita al dettaglio personalizzati.

2) Avanzamento della tecnologia di interconnessione. Il nostro team è in grado di offrire un'esperienza di interconnessione di livello mondiale-dalla consulenza iniziale alla consegna finale per soddisfare le soluzioni alle sfide di interconnessione dei nostri clienti. Il nostro pacchetto di progettazione e ingegneria personalizzato include disegni CAD, modelli 3D, prototipi e campioni di test.

3) Costruire connessioni in tutto il mondo. Siamo in grado di fornire un'ampia gamma di soluzioni di interconnessione per soddisfare le esigenze dei clienti in diversi tipi di mercati, alcuni dei mercati più popolari come: elettronica di consumo di fascia alta-, archiviazione dati, set-top box, dispositivi medici, sicurezza domestica, unità di computer industriali, audio/video, desktop e mobili.

4)Prodotti di alta qualità e prezzi competitivi.

5)Superiore alle aspettative. la nostra politica di qualità è la qualità prima di tutto, il cliente prima di tutto.

1.Priya, progettista di dispositivi indossabili a Bangalore
"Connettore POGO a 6 pin da 2,54 mm per la ricarica dello smartwatch. Ingombro ridotto, contatto affidabile. La punta radiale è delicata sui cuscinetti dorati. Buon prodotto."

2.Lisa, responsabile prodotto IoT in Canada
"Il campanello intelligente utilizza un connettore per montaggio a pannello a 2-pin. Alloggiamento flangiato con fori per le viti. O-ring per l'impermeabilità. Sopravvive agli inverni canadesi."

3.Raj, fornitore automobilistico in India
"Il connettore della batteria del veicolo elettrico utilizza un connettore con chiave a 4 pin. Impedisce l'accoppiamento errato. Buona qualità e fornitura uniforme per tutte le spedizioni."

4.Yuki, ingegnere di prova a Tokyo
"L'apparecchiatura per test ICT utilizza un connettore a doppia fila da 1,27 mm a 50 pin. Densità molto elevata ma allineamento perfetto. Pin dorati, buona resistenza di contatto."

• Metodo di pagamento: Carta di credito o T/T (facoltativo per importi elevati). Western Union PayPal
• Il pagamento T/T generalmente supporta il pagamento anticipato del 100%.
• Tempi di consegna: normalmente in 5-10 giorni lavorativi dopo il pagamento ricevuto.
• Politica sui campioni: i campioni sono sempre disponibili per ciascun modello per i prodotti standard.
• I campioni possono essere pronti in 3-5 giorni lavorativi una volta ricevuto il pagamento.
• Porto di spedizione: Shenzhen, Cina.
